HydroLANDSCAPE 2012: Como setorizar o Projeto

30/11/2020 - Augusto

Este artigo mostra como setorizar o projeto de irrigação através das Válvulas e Aspersores.

1. Tela "Diagrama / Setorizar"

1º Passo – Selecione o botão Diagrama. Em seguida a janela Diagrama será aberta com a lista dos itens usados no projeto.

A tela "Diagrama / Setorizar" é organizada em abas, a primeira com o Diagrama apresenta uma análise hidráulica do seu projeto. Na coluna da esquerda você verá cada aspersor, origem d`água e válvula do projeto. Clicando sobre cada elemento o HydroLANDSCAPE apresenta uma série de informações para lhe auxiliar.



O Número de setores que você vai utilizar depende do projeto, o auxílio do HydroLANDSCAPE está na visão geral oferecida por ele. Muitos fatores podem interferir na determinação dos setores, relevo, distância entre os aspersores, lay-out do projeto, etc. Esta é uma recomendação baseada simplesmente na vazão que pode ser fornecida pela bomba selecionada.

No HydroLANDSCAPE cada origem d`água recebe uma letra, a primeira é A, a segunda B, e assim por diante. Assim os setores da bomba "A" serão A1, A2, A3, etc e os setores da origem "B" serão B1, B2, ... etc.

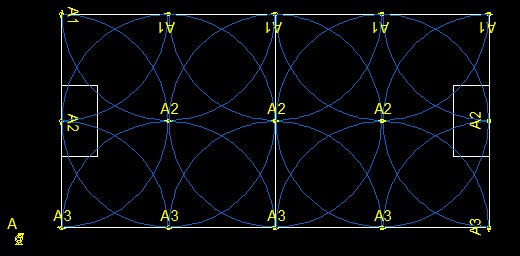

Definindo a performance da bomba e a quantidade de setores podemos ir para a aba "Setorizar" e clicar no botão "Criar Setor" três vezes para criar os três setores que iremos utilizar neste projeto: A1, A2 e A3.

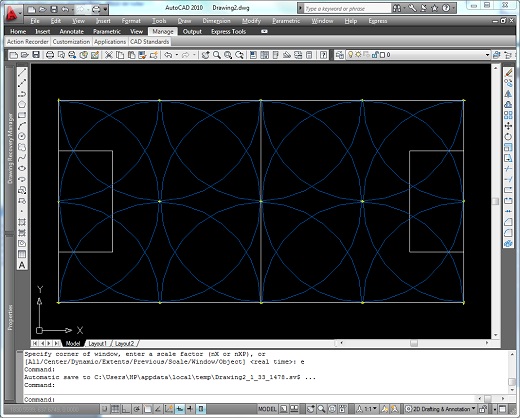

Após criar os setores, selecione o setor e clique em "Selecionar Aspersores" para que você possa clicar no CAD os aspersores que estarão em cada setor, clique em ENTER para encerrar a seleção e acompanhe na tela Diagrama / Setorizar a vazão atualizada de cada setor.



Você pode alternar entre as abas Diagrama e Setorizar para acompanhar a setorização do projeto. Na aba Diagrama você também pode clicar em um aspersor e indicar o setor na caixa de seleção de setores, como apresentado na figura abaixo:
