Como gerar diferentes representações de um mesmo projeto


Este artigo foi publicado na revista eletrônica AuE Paisagismo, na coluna dicas técnicas.

Veja o conteúdo completo do artigo abaixo:

AutoLANDSCAPE 2012: Como gerar diferentes representações de um mesmo projeto
Autor: Davi Severiano - Data: 01/11/2013


Capitular O AutoLANDSCAPE possui algumas formas de representação que variam principalmente com o tipo de item, grama e palmeira por exemplo, e o tipo de desenho, unidades ou hachuras, simples ou detalhados.

O interessante das formas de representação do AutoLANDSCAPE é que a troca de um estilo para outro é bem simples e rápido de fazer

Primeiramente, vamos precisar de um projeto desenvolvido com o AutoLANDSCAPE com qualquer um dos tipos de representação:

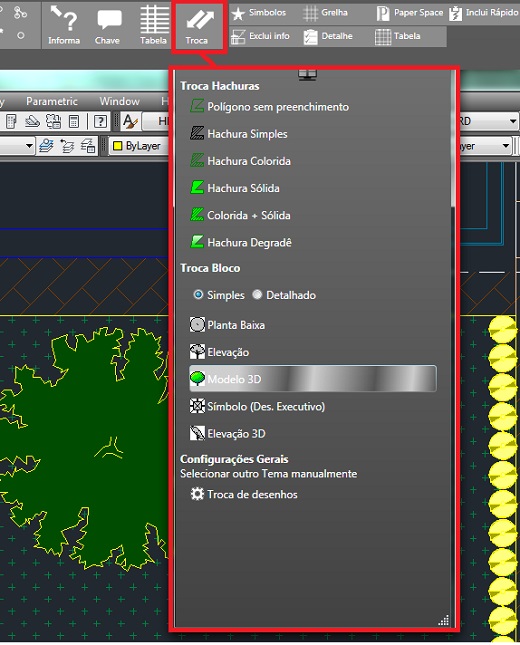

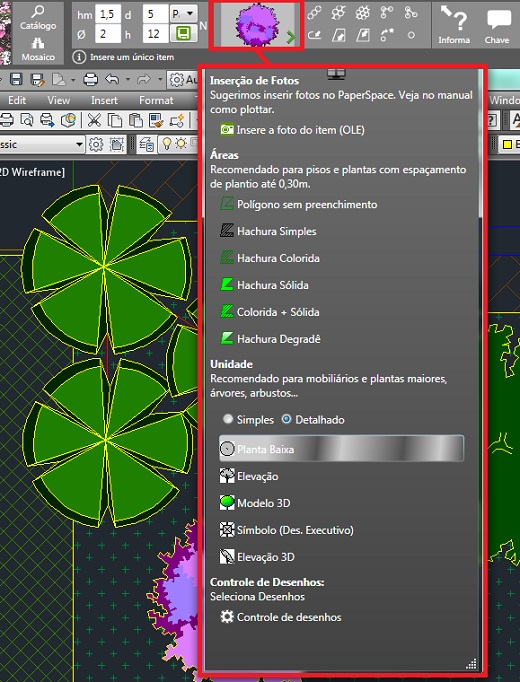

Para você visualizar e conhecer os tipos de representação que o AutoLANDSCAPE oferece, clique no botão que exibe o bloco da planta selecionada e uma caixa será exibida:



Depois de selecionar uma das opções e criar o projeto, você conseguirá fazer a alteração do tipo de representação utilizando um botão, o troca, que fica na barra do AutoLANDSCAPE ao lado da opção tabela:



Para que a troca seja realizada, basta selecionar a opção desejada e todos os itens serão trocados. Neste exemplo, selecionei a opção 3d:

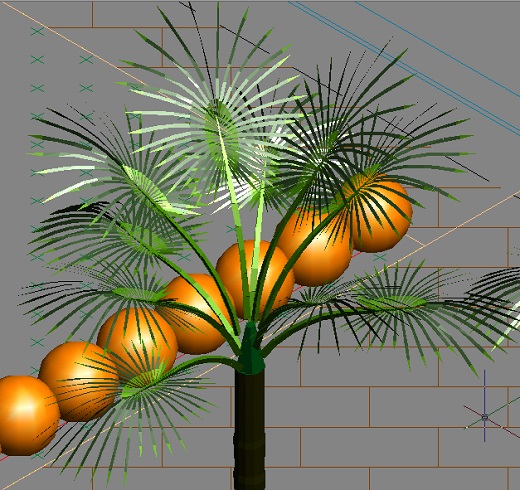

Perceba que os blocos foram alterados para o modelo 3d. O 3d do AutoLANDSCAPE é uma opção de estudo volumétrico, ou seja, é representativo e não tem o nível de realismo necessário para a apresentação da proposta.

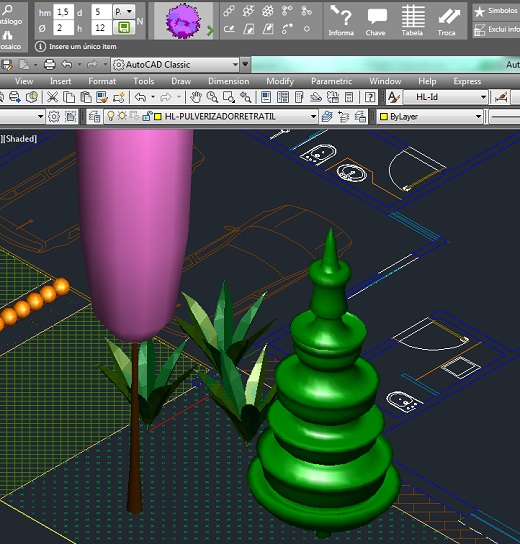

Depois de alterar a visualização para modelo 3d, modifiquei a visualização do CAD para isométrico e ativei o render, por isto os desenhos estão com efeito de iluminação.

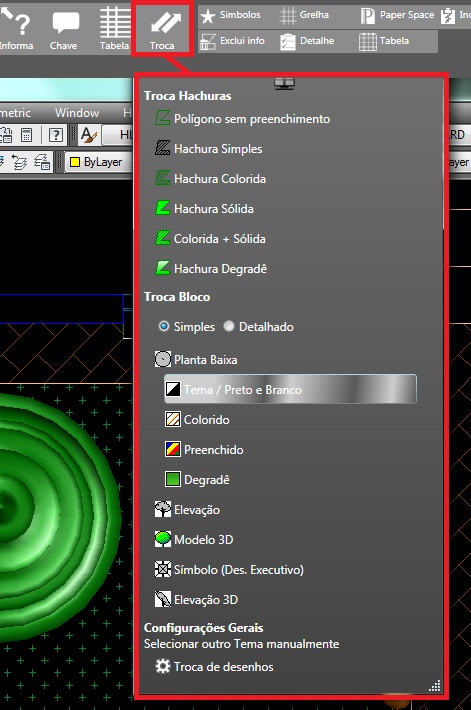

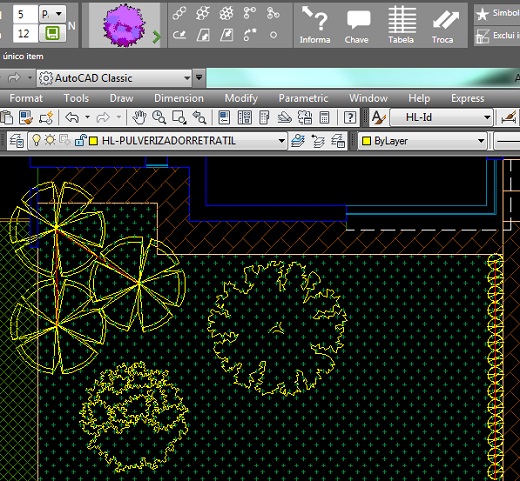

Agora, se quisermos um desenho mais simples, podemos escolher a opção preto e branco, que irá retirar os preenchimentos e mostrar um desenho mais limpo. Antes de fazer esta alteração, mudei a visualização do CAD de volta para planta baixa (visão TOP).



Os desenhos são alterados rapidamente, sem a necessidade de redesenhar todo o projeto. Esta, com certeza, é uma ferramenta que irá lhe proporcionar muita agilidade.



Além das opções de troca rápida dos itens, usadas como pré-definições na barra de troca, você também tem a opção de utilizar a troca de tema manualmente. Para isto, utilize a ultima opção da barra de troca.

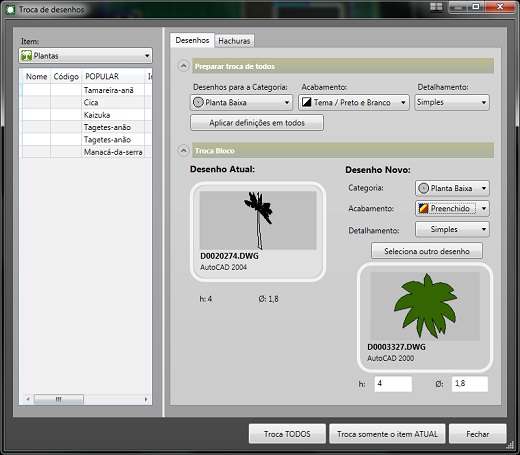

Uma tela com várias opções de troca será aberta. Selecione as opções desejadas e clique na opção troca todos ou troca somente o item atual, que no caso, irá alterar a representação do item selecionado.
