Controle de Desenhos


AutoLANDSCAPE: Controle de desenhos
Autor: Davi Gomes Severiano - Data: 15/03/2013




Capitular O AutoLANDSCAPE possui um extenso banco de dados de plantas e itens de paisagismo cadastrados, e além dos dados científicos das espécies, diversos filtros por características e consulta de fornecedores, o software possui milhares de desenhos representativos. Estes desenhos já vem pré-definidos, porém é possível alterar a representação e também selecionar estre as cores disponíveis.

Primeiro, vamos nos certificar de qual item está selecionado. Ao lado esquerdo da tela do AutoLANDSCAPE o botão de seleção de itens exibe a miniatura da foto, o que facilita a identificação. Na parte inferior da barra o programa exibe os nomes deste item. Veja na imagem abaixo:



Agora que estamos com o item desejado selecionado vamos escolher o tipo de representação para ele. No centro da barra do AutoLANDSCAPE nós podemos ver um botão com um desenho de item e uma seta ao lado direito. O desenho que aparece neste botão é a representação que está selecionada para esse item. Clicando neste botão, o programa irá exibir várias opções, como inserção de fotos, inserção de unidade ou inserção em áreas, mas o que eu quero mostrar nesta matéria é a opção que está um pouco mais abaixo, o controle dos desenhos:

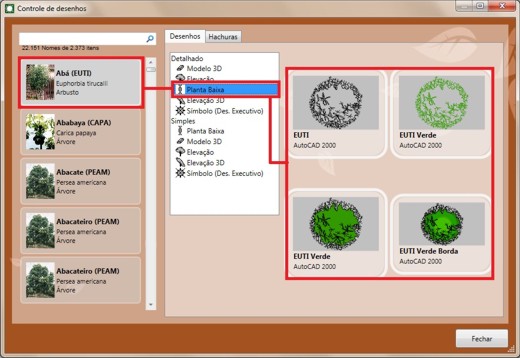

A tela de controle de desenhos mostra ao lado esquerdo a espécie que está selecionada, permite buscar por nomes popular ou científico e exibe ao lado direito duas abas, a desenhos e a hachuras.

Em cada uma destas abas o programa exibe os os tipos de representação nas categorias Detalhado e Simples:


  • Modelos 3D

  • Elevação

  • Elevação 3D

  • Símbolo (Des. Executivo)



Para alterar qualquer uma das representações, seleciona a categoria desejada e clique sobre o primeiro desenho da lista, o que está com as linhas pretas (tema). A tela de seleção de tema será aberta:

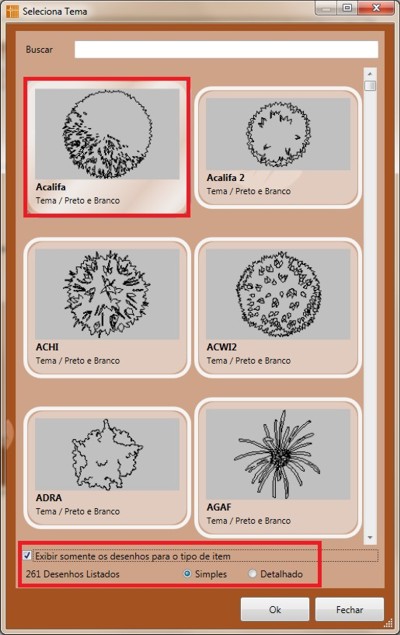

perceba que na parte inferior desta tela existe a opção Exibir somente os desenhos para o tipo de item, deixando esta opção marcada o programa exibirá somente os desenhos que se assemelham à planta selecionada. Também é possível escolher entre as opções simples e detalhado.

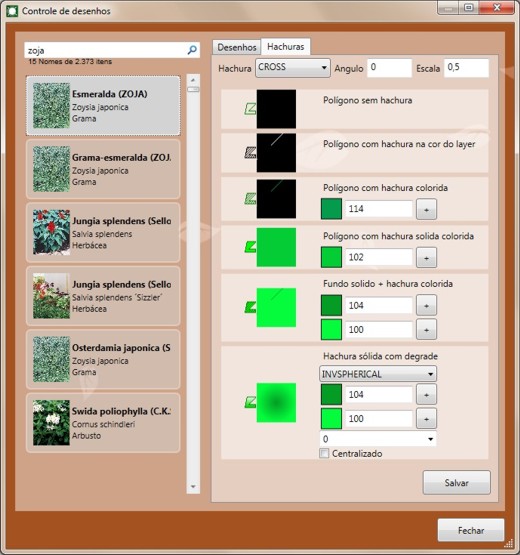

Para selecionar a hachura para os desenhos de área, o procedimento é o mesmo, basta alterar para a aba Hachuras.

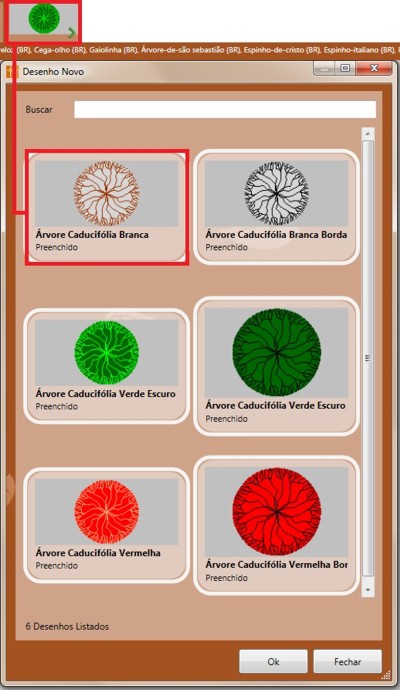

No inicio da matéria eu comentei sobre uma seta que fica ao lado direito do botão de seleção de desenhos. Este botão permite selecionar de forma rápida a cor do desenho representativo, mas sem alterar o tema. Clique na cor desejada e ela já ficará habilitada para a inserção no cad.
