Criando Grupos de Inserção


OBS.: Está matéria foi publicada para o AutoLANDSCAPE 2009, embora possa ser utilizada de forma parecida no AutoLANDSCAPE 2006

AutoLANDSCAPE: Criando Grupos de Inserção
Autor: Gustavo Soares Arêde - Data: 29/11/2010


Capitular O AutoLANDSCAPE 2009, traz ao usuário a possibilidade de usar a implementação de Itens de forma agrupada. Estes Itens pertencem a uma categoria especial chamada Grupos; os Grupos são formados por 2 ou mais entidades de uma categoria de Itens ou de categorias diferentes.

Por Que Utilizar Grupos?

Suponhamos que você queira usar um vaso com uma determinada palmeira e um determinado seixo, sabemos que o vaso é um Item que pertence à categoria Mobiliários; sabemos que os seixos pertencem à categoria Pisos e que a palmeira pertence à categoria Plantas.
Portanto, podemos criar um grupo com os 3 itens e estes podem ser utilizados em qualquer projeto criado com o AutoLANDSCAPE 2009 como uma só entidade.

Selecionando Grupos

No campo de busca de itens, basta clicar na setinha para baixo e em seguida clicar em Grupos.

AutoLANDSCAPE
Selecionando o item grupo

Seleção de Grupos no banco de dados

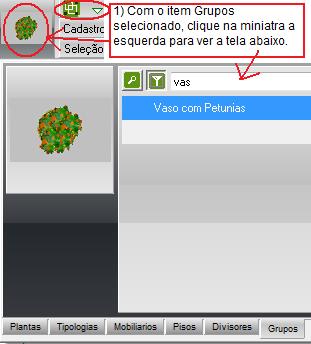

Clique no botão seleção AutoLANDSCAPE ou clique sobre a imagem do item e depois sobre o que desejar na tela ao lado, conforme imagem abaixo:

AutoLANDSCAPE

Cadastrando um Grupo

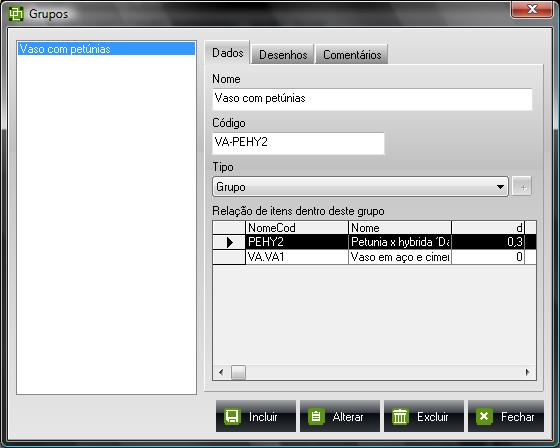

Para criar um grupo, clique no botão AutoLANDSCAPE , e o programa irá abrir a tela de Cadastro de Grupos.

AutoLANDSCAPE
Nesta tela você pode INCLUIR, ALTERAR e EXCLUIR grupos do banco de dados.

INCLUIR

IMPORTANTE: Antes de criar um grupo, devemos ter todos os itens que desejamos inserir neste grupo desenhados em nosso projeto no CAD, depois quando todos os itens estiverem dispostos no projeto podemos iniciar a criação do grupo.

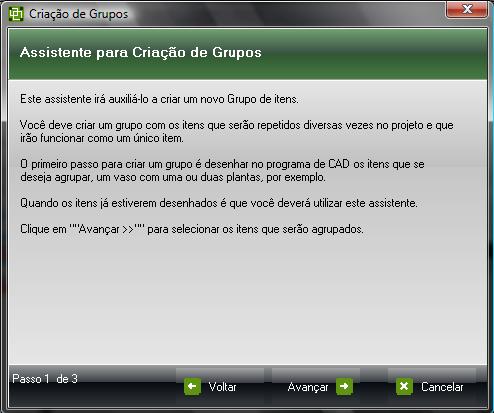

Clicando no botão INCLUIR aparecerá a tela inicial de ASSISTENTE DE INCLUSÃO DE GRUPOS.

AutoLANDSCAPE

Basta clicar em AVANÇAR.

Clique em Avançar >> e a barra de comandos do CAD irá orientá-lo a selecionar todos os itens que pertencem a este Grupo.

AutoLANDSCAPE

Depois que todos os itens que deseja agrupar estiverem selecionados, clique na barra de comandos do CAD e pressione , a barra de comandos do CAD irá orientá-lo a indicar o ponto de inserção do Grupo:

AutoLANDSCAPE
Ponto de inserção do Grupo

É muito importante a escolha certa do ponto de inserção do grupo.
Orientamos a usar sempre um ponto central, no meio do item.

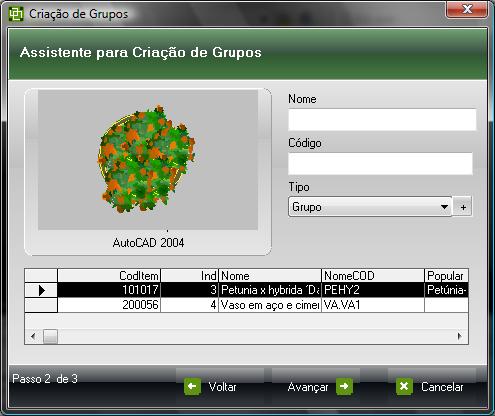

Depois de indicar o ponto de inserção do Grupo, o programa irá apresentar a tela de cadastro dos Grupos, digite os dados do Grupo e clique em "Avançar".

AutoLANDSCAPE
Assistente para criação de Grupos

Digite o nome e o código do Grupo nas caixas de texto correspondentes e clique em "Avançar" para prosseguir.

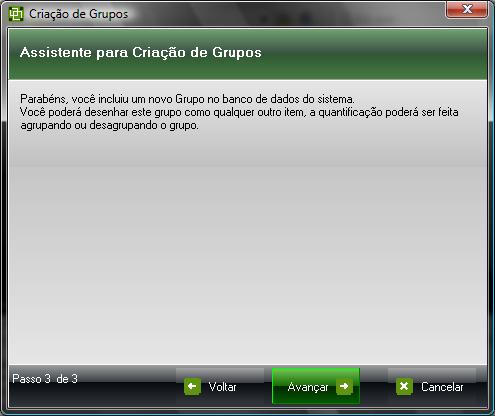

Na tela seguinte, clique em "Concluir" para confirmar a inclusão do Grupo.

AutoLANDSCAPE

As opções de ALTERAR e EXCLUIR são objetivas.

Clicando sobre o item na lista a direita da tela, em seguida, clique em ALTERAR e modifique o que precisar, em seguida clique em SALVAR.

Para EXCLUIR, clique sobre o item na lista a direita da tela, em seguida, clique em EXCLUIR e CONFIRME.

Veja Também

  • Legenda com o conteúdo dos Grupos no AutoLANDSCAPE

  • Categoria: AutoLANDSCAPE | AutoLANDSCAPE 2000 a 2009 | Dicas de Uso AutoLANDSCAPE | Como usar os Grupos no AutoLANDSCAPE | Criando Grupos de Inserção
